2.5D中介层与3D混合键合的拓扑差异与物理极限

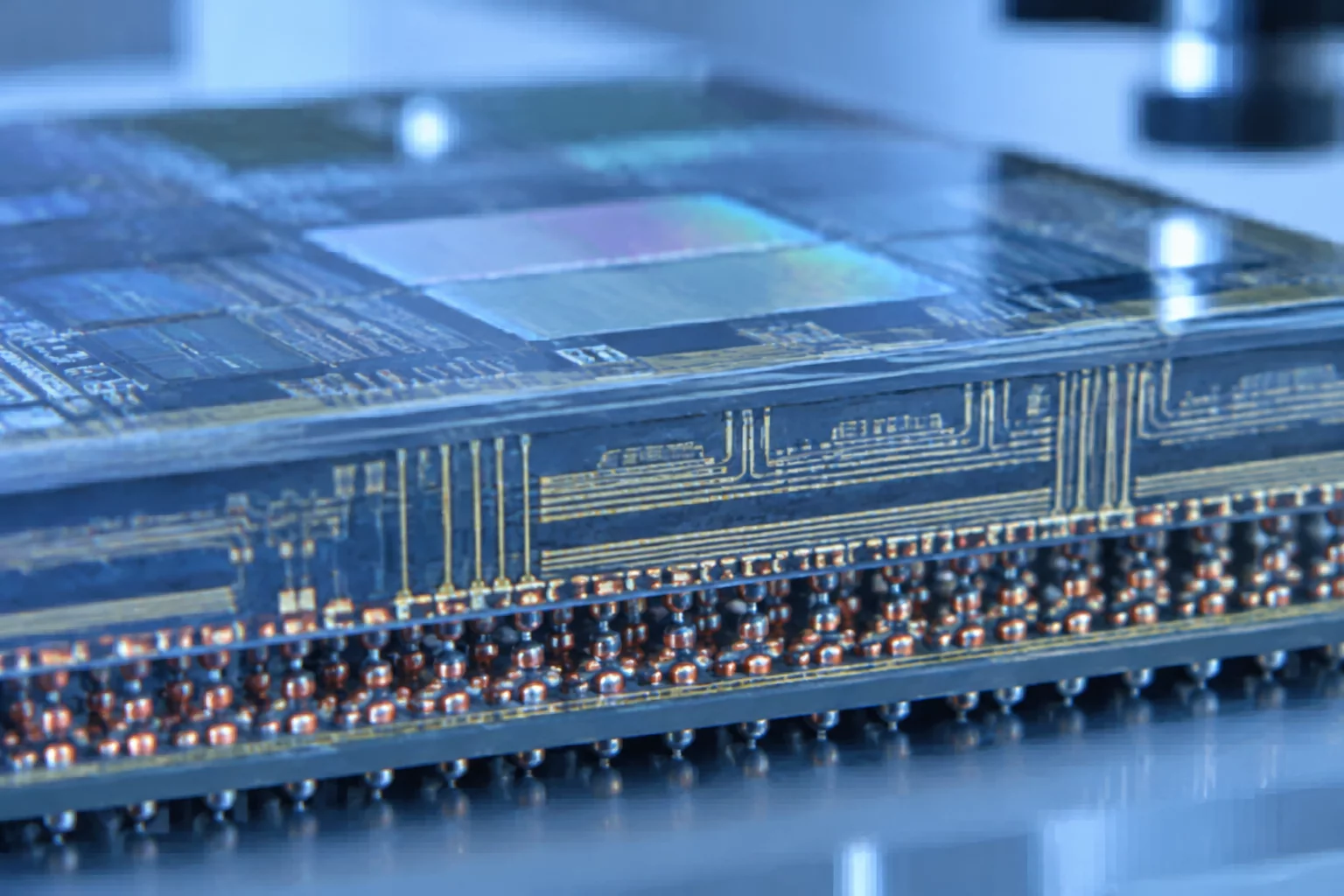

在2.5D微电子封装拓扑中，计算核心与高带宽显存芯片水平并排安置在同一块无源或有源硅中介层上。中介层内部依靠微米级亚细走线（Line/Space常小于0.8μm/0.8μm）构成多层重布线网络（RDL）。这种结构极大缩减了各芯粒间的物理走线距离，绕过了传统印刷电路板（PCB）高介电损耗与大寄生电容对高速信号的遏制。然而，随着接入HBM堆栈数量由4组攀升至8组甚至12组，中介层自身的面积往往达到曝光视场的3.5倍以上，给制造带来了严重的硅片缺陷聚集与拼版对准公差。
为了冲破平面尺寸扩张的枷锁，3D晶圆级直接混合键合（Direct Hybrid Bonding）应运而生。该工艺不再依赖任何易熔锡焊料微凸块，而是直接在超平整晶圆表面制备纳米级铜焊盘，在分子级洁净室中通过铜-铜金属界面扩散与介质层分子键合实现无缝融合。垂直穿硅通孔（TSV）在此架构下可以将信号传输通道缩短至数微米级别，几乎彻底消除互连电感，使芯粒间数据交换的延迟表现逼近单芯片片内总线水平。
材料热膨胀系数（CTE）与封装翘曲的工程矛盾
硅材料的CTE约为2.6 ppm/°C，而底部有机载板的CTE则通常高达14-17 ppm/°C。在芯片经受数千次热循环与瞬态大负荷切换时，巨大温差导致的热机械剪切应力极易在中介层边缘与微凸块结合处诱发微裂纹。高可靠性封装要求设计团队使用具有精确填料配比的底部填充胶（Underfill），并在芯片边缘布置应力缓冲假焊盘。
信号完整性与供电网络（PDN）阻抗的协同优化
高密度互连线网在带来超大聚合吞吐的同时，也带来了严重的电磁串扰隐患。亚微米级布线间距使得相邻信号线之间的互感与电容耦合呈指数级放大，工程师必须引入差分共面波导（CPW）与交替地线屏蔽层来抑制高频远端串扰。与此同时，在千兆赫兹级有效数据率下，导体表面的趋肤效应使得铜走线的微观粗糙度控制成为决定信号眼图张开度的决定性指标。
更为严峻的挑战来自于供电网络。现代HPC处理器的峰值运行电流轻松突破1000安培，而瞬态动态功耗波动速率（di/dt）往往高达上万安培每微秒。传统通过主板供电再经基板传输的供电路径，其寄生回路电感足以引起灾难性的IR压降与电压纹波塌陷。当前的封装前沿趋势是通过深沟槽电容（DTC）与集成稳压电路（FIVR）直接嵌入硅中介层内部，将高频储能去耦电容放置在距离核心晶体管仅数微米的垂直位置，有效将目标阻抗压制在毫欧级安全区间。
硬件架构选型：热预算瓶颈、可制造性与成本权衡
在系统架构选型阶段，互连密度并非唯一决定指标。3D垂直堆叠虽然具备极低互连能耗与极短延迟，但底部计算核心的热量必须穿透顶部芯片或硅衬底才能导出，极高的体积热流密度给散热模组提出了严酷考验。硬件工程师需要根据产品的算力形态与热设计功耗（TDP）预算做出清晰的架构分流：
