半导体光刻设备需求高涨背后的先进制程产能布局

面对高性能计算与下一代图形芯片对晶体管密度的苛刻要求,全球代工厂加快了0.55 NA High-NA EUV光刻设备的落地验证。本篇深度拆解从曝光极限突破到2nm级晶圆厂产能规划的真实脉络。

评测作者:林晨曦
•
•
预计阅读时长:12分钟

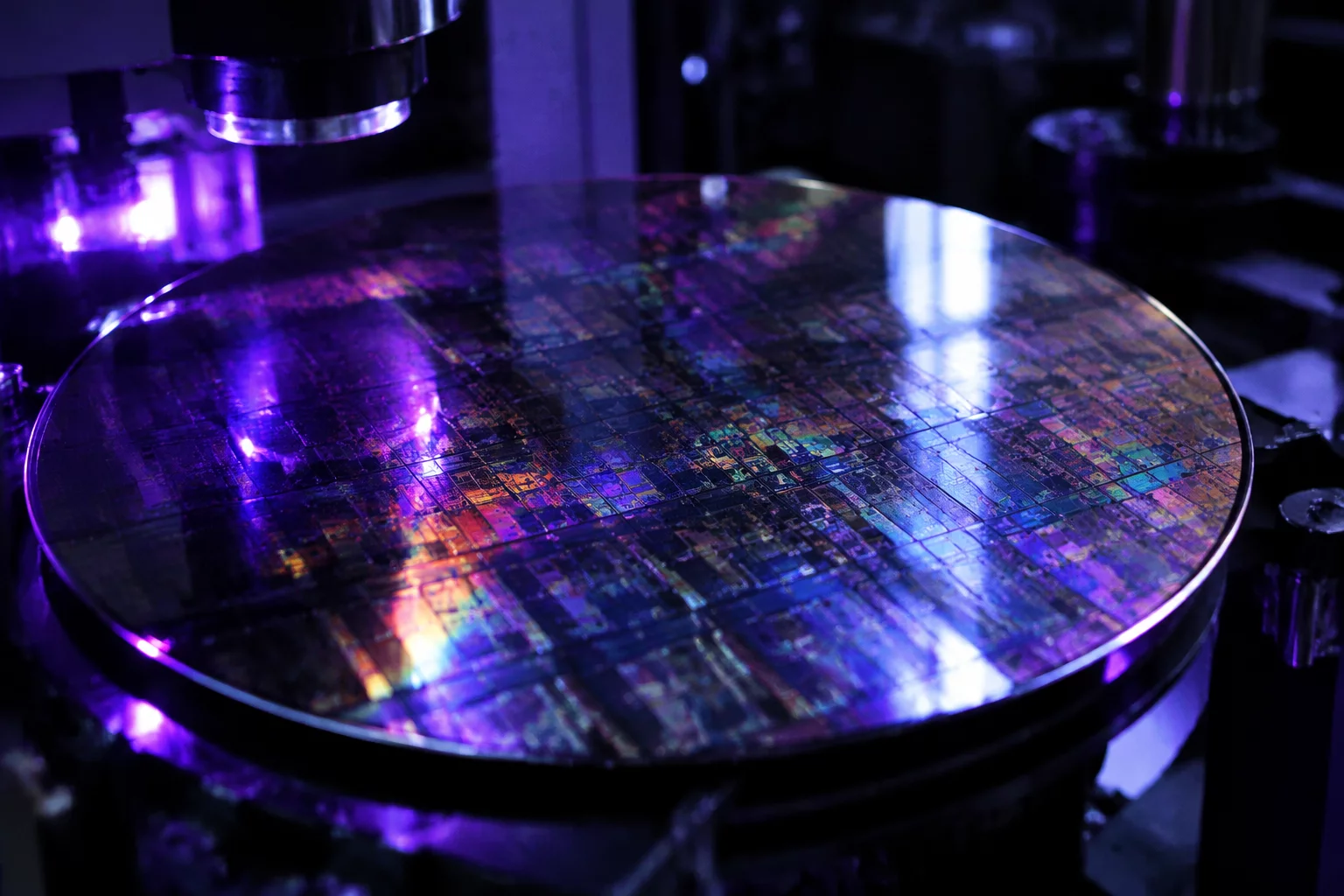

半导体洁净室内精密极紫外光刻曝光核心装置与高密度晶圆承载台结构

半导体洁净室内精密极紫外光刻曝光核心装置与高密度晶圆承载台结构

制程演进驱动力

晶体管微缩极限下的光学突围

伴随现代GPU计算单元与数据中心核心芯片对微架构能效比的极致追求,传统0.33 NA EUV光刻系统在3nm及以下制程节点正面临单次曝光分辨率逼近物理极限的严峻挑战。为刻蚀更窄的金属间距(Metal Pitch),晶圆制造此前被迫采用复杂且昂贵的多重曝光方案,这不仅拉长了光刻掩模循环周期,更让综合生产良率随曝光次数叠加呈现几何级递减。

高数值孔径(High-NA)光刻系统通过将镜头数值孔径从0.33提升至0.55,使光学系统瑞利极限下的特征尺寸大幅缩减至8nm级别。全球顶尖晶圆代工厂对新一代光刻机展开竞相订购,其核心意图并非单纯追求宣传数字上的制程名号,而是在2nm乃至A16埃米级节点实现单次图形化曝光,从根本上压制因多次曝光对准误差带来的晶圆良率惩罚。

核心光学参数对比

0.33 NA 与 0.55 High-NA EUV 光刻机关键性能指标矩阵

对比两代极紫外光刻设备的关键光学常数、晶圆吞吐表现与掩模架构差异,能够客观量化先进制程在微缩能力与工程落地方案上的本质代差。

关键技术指标 0.55 High-NA EUV (EXE:5000/5200) 0.33 标准 EUV (NXE:3600D/3800E) 工艺增益与代际影响
光学极限分辨率 (k1=0.29) 约 8 nm 约 13 nm 单次曝光图形精细度提升约 61%
掩模缩小倍率架构 变形光学 (X方向4X / Y方向8X) 各向同性 (4X / 4X) 避免掩模入射角过大造成的阴影效应
最大曝光视场尺寸 (Field Size) 26 mm × 16.5 mm (半视场) 26 mm × 33 mm (全视场) 大核心GPU需进行视场拼接缝合工艺
晶圆曝光处理通量 185 - 220 片晶圆/小时 (WPH) 160 - 220 片晶圆/小时 (WPH) 双晶圆台加速机构抵消步进位移损耗
多重曝光工序依赖 关键互连层无需多重曝光 (Single-patterning) 需双重或三重曝光 (LELE/SADP/SAQP) 掩模套准误差显著降低,工艺容限提升

变形光学系统与微影物理极限的突破

数值孔径从0.33跃升至0.55并非仅是将光学镜组直径等比例放大。当数值孔径增大后,极紫外光在掩模版反射层上的入射角将陡峭增加。在传统各向同性4倍缩小倍率下,过大的入射角会导致多层布拉格反射镜内部出现严重的3D阴影效应(3D Mask Effects),从而造成光强分布畸变与图像失真。

为了在不推倒现有掩模版标准尺寸的前提下解决这一物理瓶颈,光学设计团队引入了变形光学系统(Anamorphic Optics)。该方案在晶圆水平方向保持4倍缩小,而在垂直扫描方向将缩小倍率提高至8倍。这种非对称设计成功压低了光线入射角度,保护了精细图形边缘对比度,但代价是每次曝光的实际曝光场高度直接被切减一半。

变形光学设计带来的微影工程变革

半视场限制使单张晶圆上的曝光步进次数增加了一倍。为了维持每小时超200片晶圆的工业级吞吐量,新机台装备了极速平移晶圆载台系统,其加速度达到常规重力加速度的数倍,对机械抗震、主动动量抵消及真空腔体内纳米级激光干涉测距提出了前所未有的工程指标。

先进制程代工厂产线规划与机台部署节奏

全球主要芯片制造商对高数值孔径机台的规划策略呈现出明显的分化态势。部分厂商选择在18A与14A节点早期便高调切入High-NA验证机台,期望通过尽早掌握变形光学校准与薄膜光刻胶工艺,在埃米时代重夺工艺制高点;另一些代工龙头则凭借极其成熟的0.33 NA双重曝光优化经验,在2nm前期节点继续挖掘传统EUV潜力,将High-NA正式大规模量产的时间锚定在A16衍生工艺或1nm节点。

这种战略分野本质上源于设备资本开支与量产良率成熟度的精细权衡。一台新一代光刻机单价高达数亿美元,若配套的金属硬掩模材料、高灵敏度低线边缘粗糙度(LWR)光刻胶以及缺陷检测设备未能完全同步成熟,提前盲目铺设过量产线反而会引发产能折旧包袱。当前各厂商的洁净室高规格厂房改造已提前启动,包括抗微振地基沉降标准与特种气体循环管网均已按照下一代机台尺寸重新规划。

大芯片缝合光刻成本与良率经济学分析

半导体物理微缩带来的技术红利必须面对制造经济学的终极考验。半视场(Half-field)曝光对小尺寸移动处理器晶片影响有限,但高性能计算GPU与服务器处理器Die尺寸往往逼近甚至超出单视场上限。这就要求代工厂必须执行极高难度的光刻场缝合(Field Stitching)技术,在两块曝光接缝处保持埃米级的层间对准公差。

光刻场缝合难度与公差窗口
在芯片接缝处,微小的热形变或对准漂移都会造成互连导线断路或桥接,对设计端EDA规则检查和制造端实时对准算法提出了极高的一致性要求。
芯粒架构(Chiplet)的对冲策略
为了绕过缝合曝光的良率折损,芯片架构师正全面加速将单颗庞大Die拆解为多颗独立小Chiplet,通过先进2.5D/3D封装重构系统,与光刻机物理限制达成工程共存。
