1-DIMM纯直连：从物理几何层面消灭信号反射

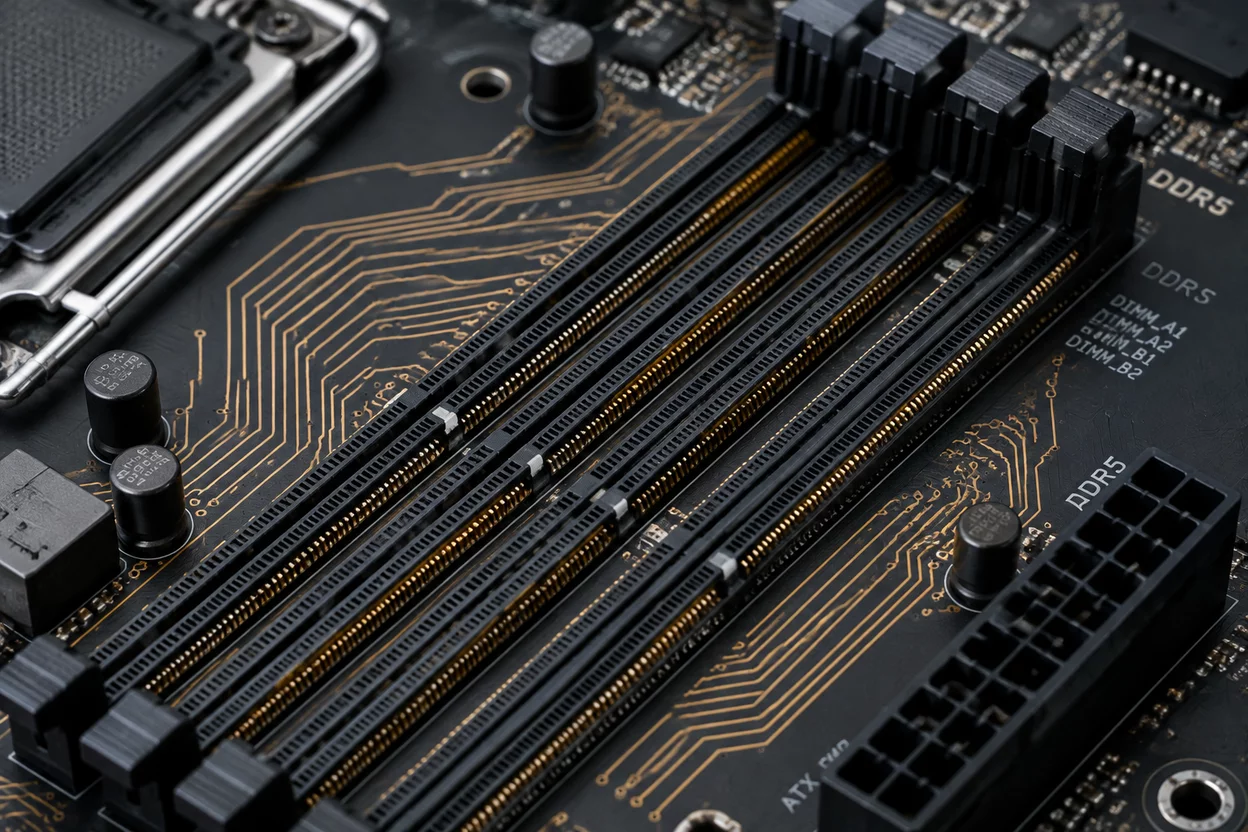

传统消费级主板为了兼顾内存扩展性，普遍采用四条插槽配置。在四槽架构下，哪怕仅插入两根内存条，空置插槽所连带的铜箔走线依然会形成一段物理悬空线路（Stub）。当信号频率达到6GHz以上（相当于DDR5-12000 MT/s及以上）时，信号上升沿时间缩短至数十皮秒，走线上的Stub就像一堵未做端接的反射墙，导致入射波与反射波发生叠加破坏，直接闭合信号眼图。
刷新纪录的超频主板彻底舍弃了第二组插槽，CPU内存控制器（IMC）输出的差分走线直接端接在唯一的DIMM插槽管脚上。这种点对点（Point-to-Point）走线彻底消除了任何残桩结构，阻抗不连续点被缩减至插槽焊接针脚本身。在示波器实测中，这种几何结构的改动使时钟信号（CK）和命令地址线（CA）的过冲与振铃幅度衰减了70%以上。
信号完整性工程师笔记
在13000 MT/s以上速率下，微带线长度每增加1毫米，高频插入损耗（Insertion Loss）就会显著增加0.08dB。双插槽主板通常将内存槽位紧贴CPU插座布局，整段走线长度压缩至35毫米以内，为信号保留了宝贵的信噪比余量。
10层PCB与带状线包覆：抵御高频介质损耗与近端串扰
DDR5高频信号不仅需要直连，还需要严格的电磁屏蔽。高频电磁场主要集中在信号线与最近参考平面之间的介质层内。在高端超频板上，数据线（DQ）全部被安置在内层，采用带状线（Stripline）结构，上下两侧紧贴完整的地平面（GND Plane）。这种“三明治”夹层布局能够将电磁辐射牢牢锁定在内层，几乎杜绝了来自供电电感、PCIe总线和风扇PWM线路的高频耦合噪声。
此外，板材介质的耗散因数（Df）决定了信号在介质中的热损耗。消费级普通板材的Df值通常在0.015~0.020之间，而用于冲榜的旗舰级主板则选用了超低损耗（Ultra Low-Loss）覆铜板，Df降至0.0035以下。伴随着反向处理超光滑铜箔（HVLP/RTFOIL）的应用，高频电流在铜箔表面的趋肤阻抗大幅降低，使得13556 MT/s的微弱脉冲信号能够清晰抵达颗粒内部的接收放大器。

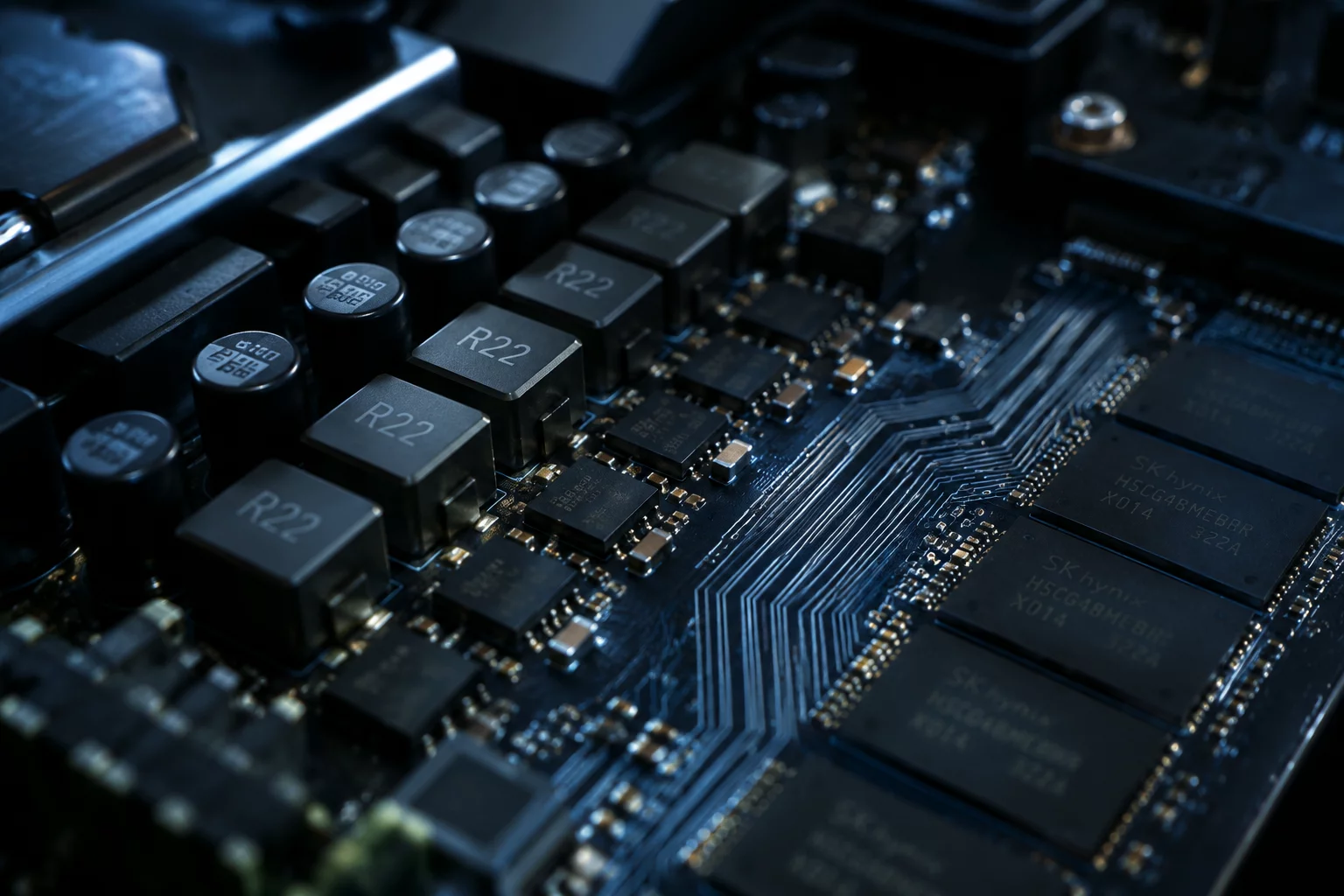

板载PMIC供电链条：应对纳秒级大电流突发的瞬态稳压
DDR5架构虽然将电源管理芯片（PMIC）移到了内存模组本体上，但这并不意味着主板可以减弱供电设计。相反，主板向内存插槽输送的5V/12V母线电压必须具备极低的源阻抗。在极限超频时，内存颗粒在超高电压（如1.8V~2.1V VDD）与低温液氮环境下瞬间翻转，动态瞬态电流变化率（di/dt）极大。若主板供给PMIC的前级电压发生瞬时跌落，PMIC内置电荷泵与降压控制器将触发欠压锁定或产生剧烈输出纹波。
