先进制程光刻掩膜版费用与单片晶圆制造开销突破天花板
现代高算力GPU晶片面积通常在350至600平方毫米之间。随着半导体微缩逐步进入EUV高数值孔径时代，单套掩膜版组（Mask Set）的设计与制造费用已轻松突破数千万美元。这意味着即便芯片核心架构不作大幅度扩充，分摊到每颗有效核心上的初始研发与流片成本也比成熟制程时代高出数倍。

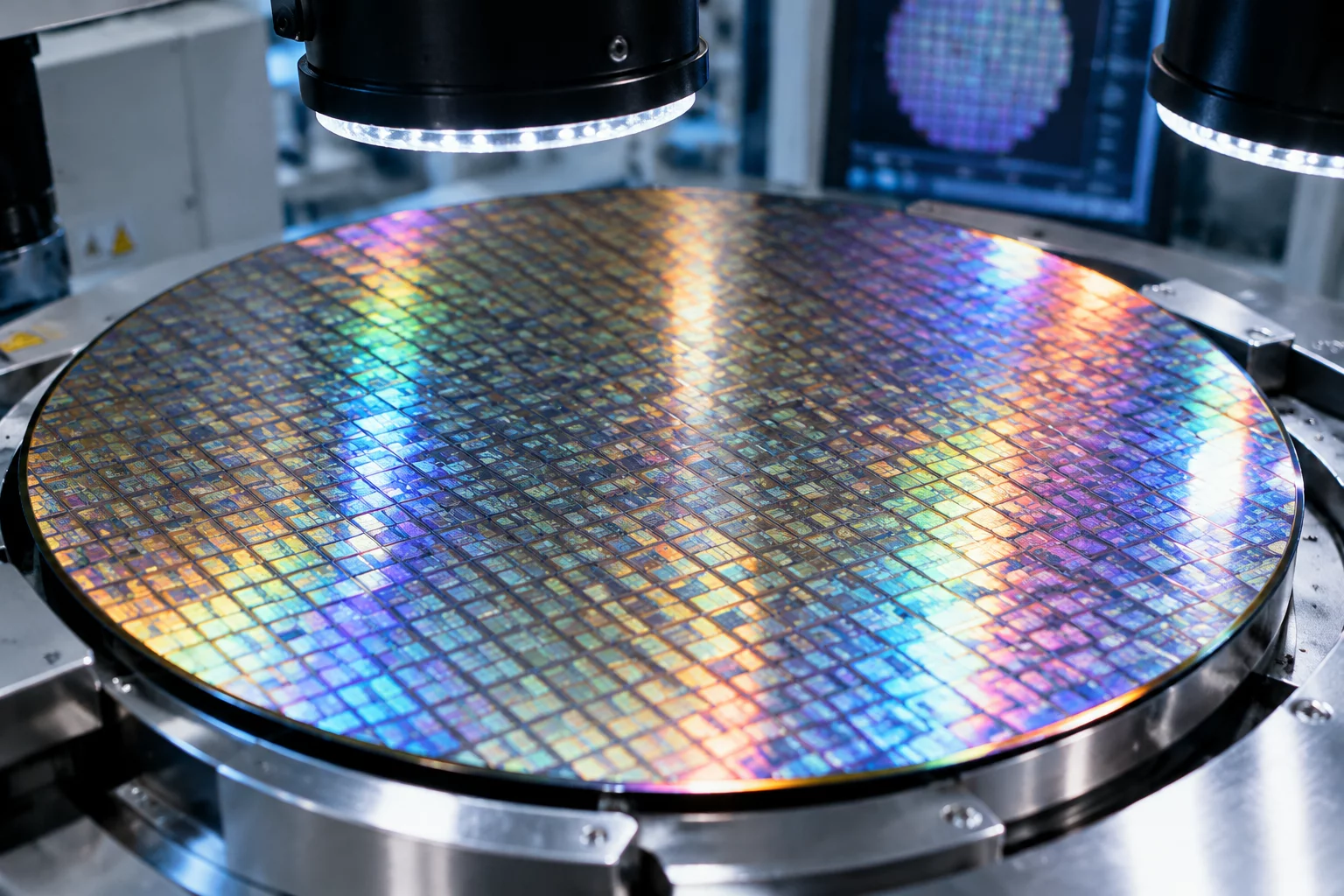

在晶圆切割良率方面，随着晶体管密度突破每平方毫米1.5亿个的大关，微观缺陷造成的坏点率对大核心芯片造成了不可忽视的损耗。芯片原厂不得不通过硬件屏蔽流处理器来划分不同等级的产品线，这一分级机制实际上是将报废裸晶的成本转嫁到了良品核心的整体核算中。
技术焦点：从NRZ到PAM3编码带来的工程代价
高频传输信令从传统非归零码（NRZ）转换为PAM3三电平脉冲幅度调制后，虽然在相同奈奎斯特频率下实现了1.5倍的数据吞吐，但其信号眼高大幅压缩，迫使显卡在PCB布线层数、蛇形等长误差控制以及去耦电容选型上全面提升标准，直接拉高了外围物料开销。
GDDR7显存颗粒研发验证周期与产线切换阵痛
三大DRAM存储原厂在推进GDDR7生产初期，面临着与服务器HBM内存产线竞争高品质硅片资源的客观矛盾。由于人工智能基础设施建设对高带宽内存的饥渴采购，存储厂商往往优先将高洁净度车间和先进封装设备倾斜给企业级订单，导致消费级高速图形显存的有效供应弹性受限。
新一代显存单颗颗粒速率跨入28Gbps至32Gbps区间，在测试分选环节需要使用更为昂贵的高频自动化测试设备（ATE）。测试时长的增加与初期电气参数不达标颗粒的降级处理，使得初期出厂的GDDR7每千兆字节平均售价显著高于成熟的GDDR6颗粒。
套包出货模式重塑下游显卡制造商的资金与定价体系
为了确保高频电路运行的绝对稳定性，芯片原厂在向品牌代工厂供货时，通常采用“核心芯片 + 指定批次显存颗粒 + 参考供电调谐方案”打包捆绑的形式。这种模式在技术层面确保了极佳的电气匹配度，但从商务角度剥夺了板卡厂商通过自选显存供应商进行压价协商的灵活性。
